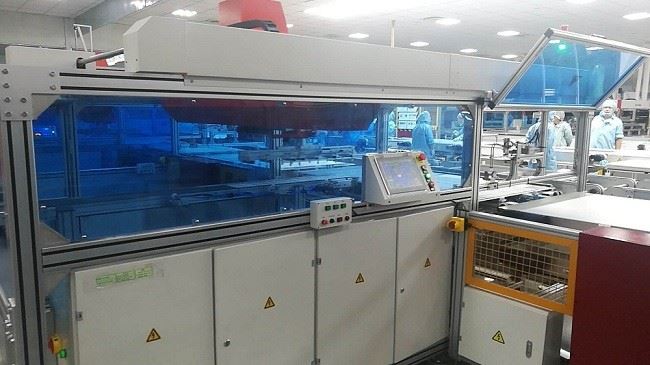

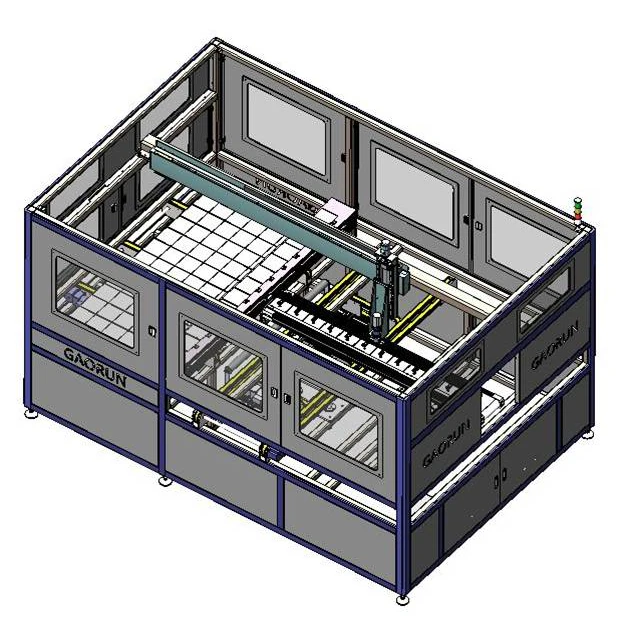

Funktion og introduktion
Automatisk oplægningsmaskine med langkant fremad, er en-til-en svarende til automatisk strengmaskine. Den lange kant af cellestrengen er parallelt med den lange kant af modulet. Maskinen med enkelt sæt layup system kan anvendes til layup af 96, 72 og 60 moduler og har maskinregulering.
1. Modtagelse af strengcellen i den automatiske strengcelle. Plukke cellestrengen til reguleringsmekanismen. Fortsæt reguleringen til strengcellen.
2. Modtagelse af glas og EVA-materiale fra produktionslinjen. Fortsæt reguleringen til strengcellen.
3. Opsamling af cellestrengen fra reguleringsmekanismen. Anbringelse af cellestrengen til EVA i henhold til den positive og negative elektrode. Overfør modulet efter at have afsluttet alle handlinger.
4. Strengecellen kan opnå visuel positionering, fiberoptisk positionering og mekanisk positionering.
Hovedparameter
Modulformat:(1400-2600)mm*(800-1100)mm
Cyklustid: tid for streng med 10 eller 12 moduler er mindre end 15 s/tid af
streng med 6 moduler er mindre end 10 s
Max kapacitet: 2400/time
Vægt: 400 kg
Nominel effekt: 4,5 kw
Tryk:0.6-0.8 MPa
Forbindelsesformat:Φ12
Dimension (LXBXH): 3500mm*2500mm*2200mm
Fordel
1. Maskinen bruger bælte og skruestang, som drives af servomotor til transmission og styres af lineær skinne, med fordele som præcis positionering, stabil kørsel og høj hastighed.
2. Sugepladen er lavet af polyurethan og efterlader ingen mærker på cellestrengen efter sugning.
3. Maskinen er udstyret med power-off og air-off beskyttelse.
4. Maskinen er fuldautomatisk og kræver ingen menneskelig indblanding.
5. Lokaliseringspræcisionen af cellestrengen er ±0,3 mm.
6.Seks cellestrenge med interval mellem 1~10 mm.
7.Dimension af cellestrengen er 125/156,6~12 stk.
8.Hovedskinne med 2 samleskinne/3 samleskinne/4 samleskinne/5 samleskinne.
|
