Funktion og introduktion

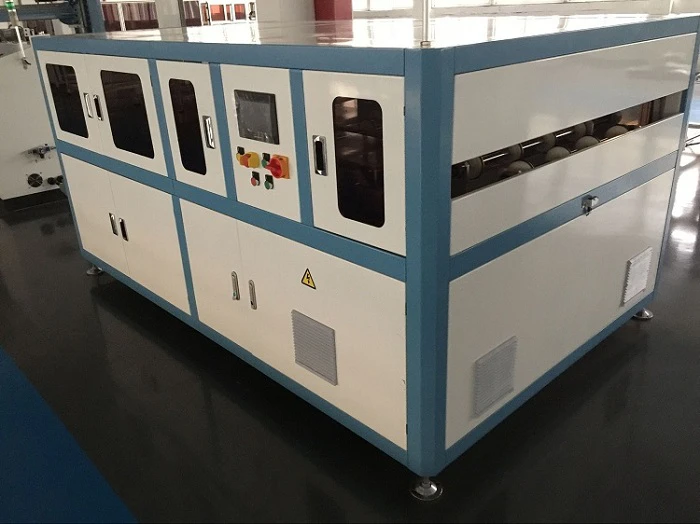

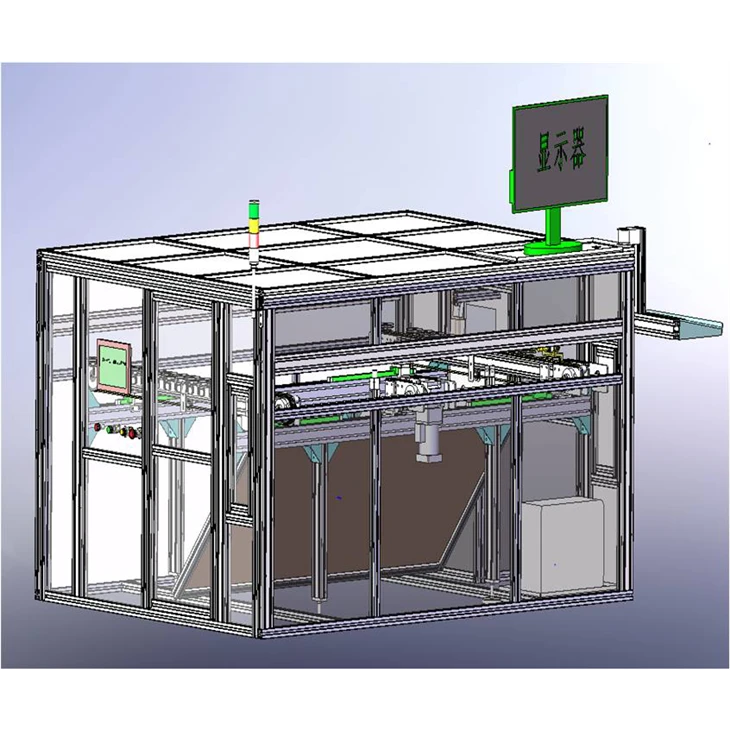

Online EL-tester, transmissionshøjden 960 mm (kan designes efter kundens efterspørgsel), kort vej, enkelt kamera 1600w/2400w/3200w, lys ned.
1. Efter transmission i sidste proces, send signal.
2.EL testeren modtager signalet, den hemmelige dør åben, transmission til arbejdsområdet, hemmelig dør lukket.
3. Placering af den sidste handling, frekvensomdannelsesmotoren sænker farten, komponenten ankommer til positioneringskolonnen, motoren holder op med at køre.
4. Probe handlinger (gør toppen af sonden på bussing båndet).
5. Kameraet tager automatisk billeder, testresultaterne gemmes automatisk i computeren, sonden nulstilles.
6.Den hemmelige dør åben, motoren kører komponenttransmission, komponenten forlod dette område, understøtter komponentnulstilling.
7.Når hoveddelen kører, er operatøren til at observere den detekterede komponent i overensstemmelse med kravet.
Hovedparameter
Modulformat:(1580-2000)mm*(800-1000)mm
Cyklus tid:<33s
Max kapacitet: ~2618/dag,
Operatør online:1
Nominel effekt (kw): 1,02kw,
Tryk(MPa):0.7MPa+0.1 ,
Dimension (LXBXH):2580mmx1900mmx1400mm,
Fordel
1. Maskinen dækket af stålstruktur, Udseende med brændelak, ser rent og ryddeligt ud
2.Automatisk drift, uden behov for personaleintervention, høj grad af automatisering, god sikkerhed.
3. Enkeltkamera 1600W/2400W/3200W tager billeder, der er klare og lette for folk at skelne
4. Stregkode scanning input, automatisk navngivet med stregkoden og gem, automatisk vandmærke billede.
5.Defekt type definition, defekt klassificering automatisk generere dato mappe, automatisk gemme, forespørgsel funktion.
6. Maskinen har vært for billeder, som folk kan gemme og tage.
7.Image gemme format, gem sti ændring.
8.Image display pixels, softwaren kan justeres til at tilfredsstille behovene hos forskellige klienter.
9.Udvidelig MES-forbindelse, data og billeder kan indlæses direkte på serveren.
|
