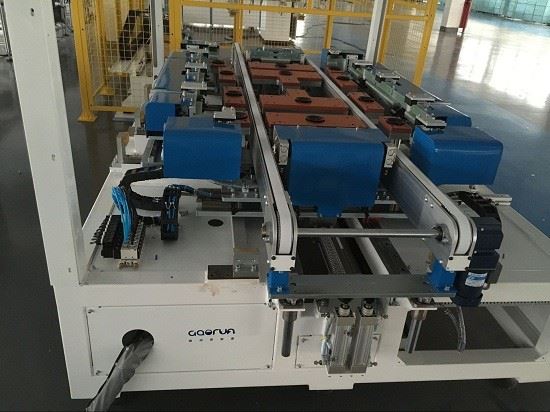

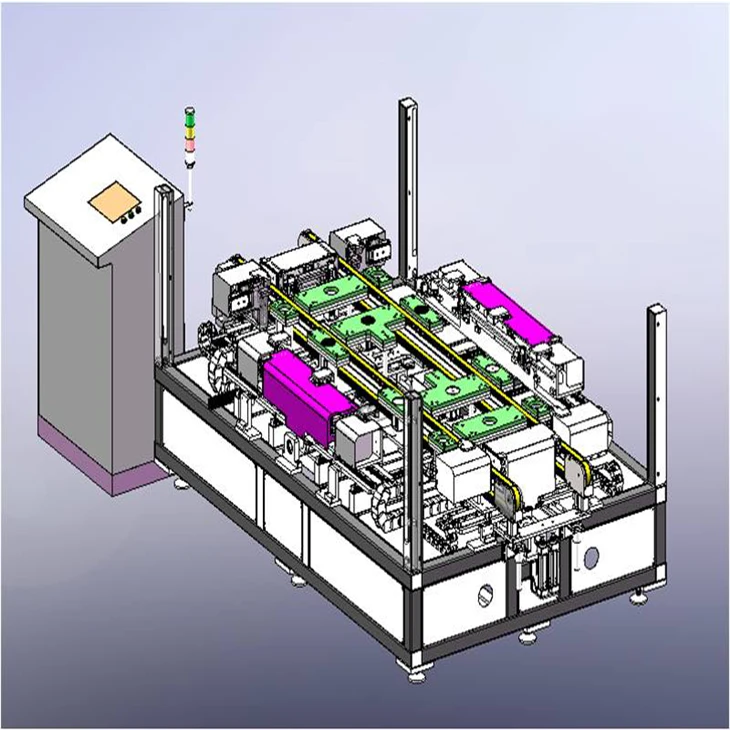

Funktion og introduktion
Online manuelt indlæsningsprofil i udstyret.
Når moduler på den rigtige position og ramme er klar, vil luftcylinderen reformeres og klemme. Servomotor vil installere rammen på samme tid.
1.Lang/kort kant fremad.
2. Transporttilstand: Synkron båndtransport.
3. Transporthøjde: 960±50 mm.
4.Længde og bredde kan justeres i henhold til moduldimension, ved at anvende hurtiglåsende armatur, justeres hurtigt for at opfylde forskellige moduler.
7. Kontroltilstand: motorstyring + servodrev.
8. Driftstilstand: Automatisk/manuel.
9.HMI: Kinesisk + berøringsskærm.
Hovedparameter
Applicable module dimension:2000mm >long edge >150mm, 1000mm>Kortkant 800 mm, vægt mindre end 30 kg.
Cyklustid: ＜35s
Max kapacitet: Større end eller lig med 2400/dag
Operatører online: 2
Nominel effekt: 3.0kw
Forbindelsesformat:Φ12
Dimension (LXBXH):2779mm*2249mm*950mm
Fordel
1. Udstyret vælger servomotor, som har fordele såsom nøjagtig under bevægelse og stabil.
2. Udstyr består af balancemekanisme struktur, 12 par sugekopper til balance.
3. Sugekopper er lavet af importerede silicagelmaterialer, vil ikke efterlade mærker på overfladen.
4,12 par sugekopper integreret i ét stykke, justering vedtager håndvippestruktur, hurtigt, enkelt, bekvemt og pålideligt.
5. Udstyr består af rettemekanisme.
6. Justering af lang og kort kant vedtager hurtig låsestruktur, hurtigt, enkelt, bekvemt og pålideligt.
7.Rammekraft for kort kant er op til 2,2 tons.
8. Nøjagtighed: ±1 mm for lange og korte kanter, diagonal Mindre end eller lig med 1,5 mm.
9. Selv overløb: kvalificeret sats ＞98%.
|
