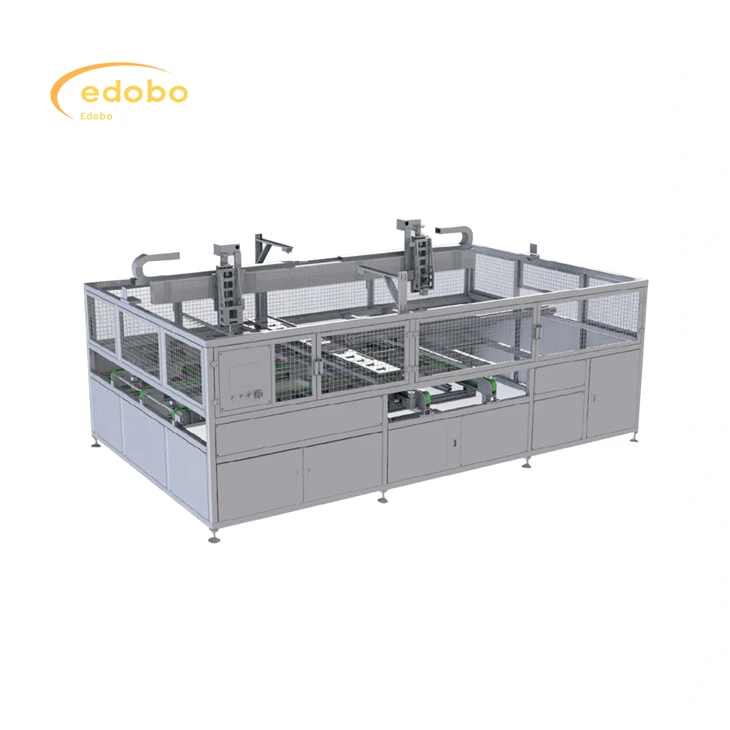

Solpanel automatisk oplægningsmaskine til produktionslinje

Ønsker du at vove dig ind i solcelleindustrien eller udvide din nuværende drift? Hos Edobo Solar leverer vi top-of-the-line solpanelproduktionsudstyr til at hjælpe dig med at oprette din egen produktionslinje. Med vores state-of-the-art maskiner vil du være i stand til at producere højeffektive solpaneler skræddersyet til dit markeds behov.

Send forespørgsel

Beskrivelse

Tekniske parametre

Solar Panels Production Lay up (mechanical type)

product-1600-900

Lay up (mekanisk type)

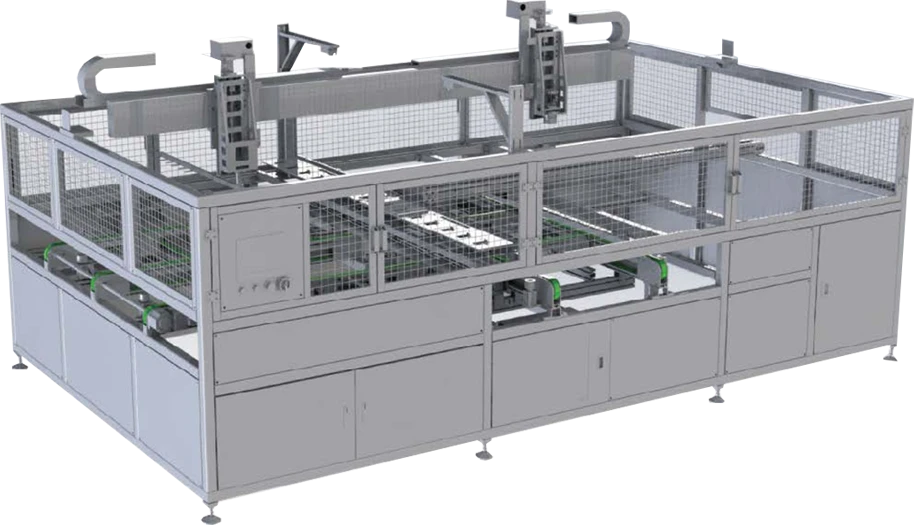

1-1

1. Fodringsmetoden er kort ind og lang ud, og udstyrsfunktionen er at arrangere dem i en tilsvarende rækkefølge. Den lange side af batteristrengen er parallel med den lange side af komponenten. Det lokale sættesystem kan bruges til at arrangere komponenter på 96, 72 og 60 styk og har mekanisk justeringsfunktion.

2. Modtag automatisk batteristrenge, tag batteristrenge op til mekaniske positioner, og ret glasset på forhånd

3. Modtag glas og EVA fra produktionslinjen. Tag batteristrengen op fra den mekaniske position. Placer batteriet i serie på EVA i henhold til de positive og negative elektroder. Efter at have fuldført alle handlinger, udsendes komponenten.

4. Batteristrengen er positioneret gennem visuel positionering, fiberoptisk positionering og mekanisk positionering.

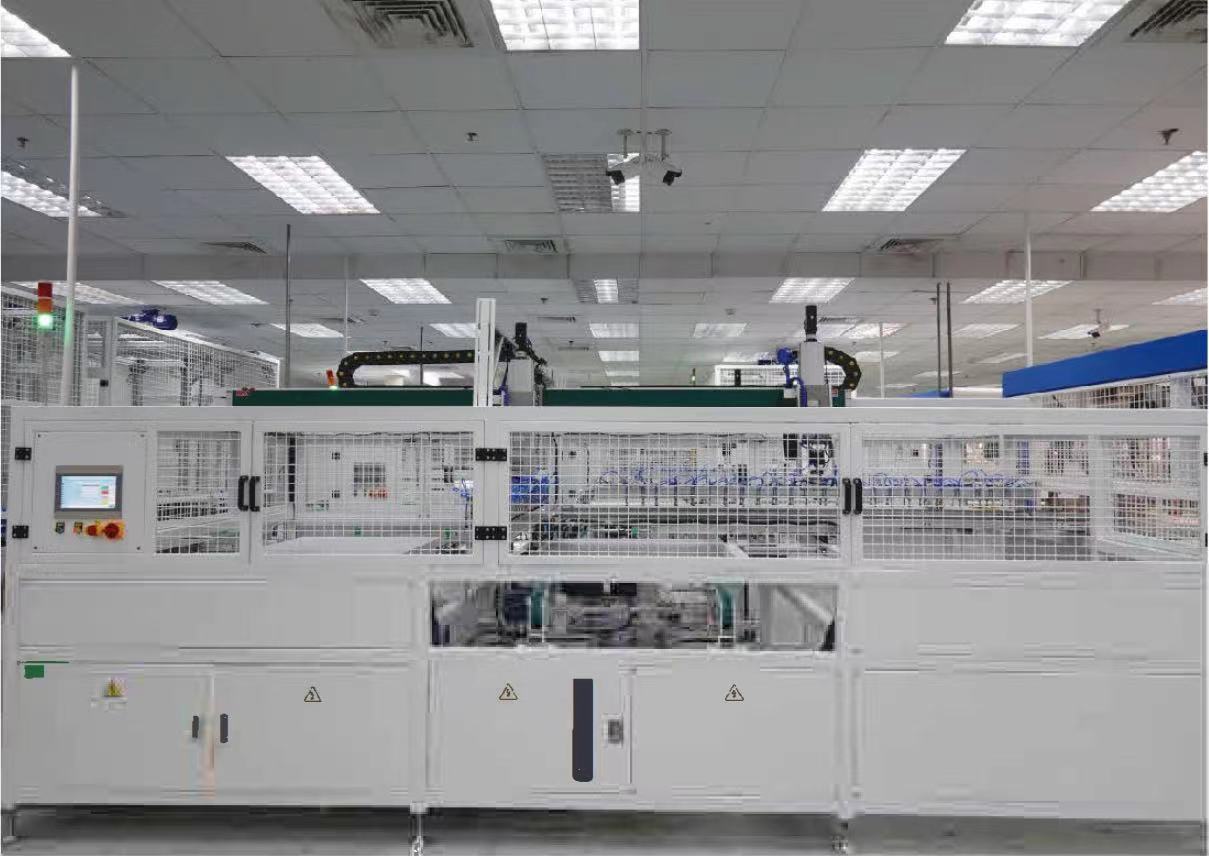

Solar Panels Production Lay up (mechanical type)

product-1080-67

1. Maskinen anvender et synkront bælte, drevet af en servomotor og styret af en lineær styreskinne, som har fordelene ved præcis positionering, stabil drift og hurtig hastighed.
2. Sugekoppen er lavet af polyurethan og efterlader ingen mærker på batteristrengen efter sugning.
3. Maskinen er udstyret med strøm- og gasbeskyttelse.
4. Maskinen er fuldautomatisk og kræver ikke manuel indgriben.
5. Placeringsnøjagtigheden af batteristrengen er ± 0,3 millimeter
6. Seks netledninger med en afstand mellem 1-10 millimeter fra hinanden
7. Kompatibel med flere batteristrenge, størrelse 156/182/210, 6-12 styk
8. Hovedsolcellefingeren er kompatibel med 2/3/4/5 fingre

Solar Panels Production Lay up (mechanical type)

♦ Anvendelige komponenter: konventionelle, halvplade- og dobbeltglaskomponenter inden for længden 1640-2500mm og bredden950-1400mm
♦ Arbejdsslag: 6 sekunder/streng
♦ Maksimal produktionskapacitet: 3.400 stk/dag
♦ Online operatør: 0
♦ Nominel effekt (KW): 6KW
♦ Gasforbrug (L/min): 60 L/min
♦ Tryk (MPa):0.6-0.BMPa
♦ Interfacespecifikation: 12
♦ Samlet dimension (længde*bredde*højde): 4770mm*2840mm*2250mm
♦ vægt: 2850KG

Solar Panels Production Lay up (mechanical type)

1. Cellen vedtager CCD visuel positionering, som har fordelene ved høj nøjagtighed og stabilitet;
2. Udstyret kan automatisk modtage, automatisk layout og automatisk eksportere komponenter, og layout er nøjagtig positionering;
3. Sugekoppen er lavet af importeret silikonemateriale, som ikke efterlader et mærke på batteriets overflade;
4. Brug den treaksede mekaniske bevægelsestilstand (roterende 180 grader);
5. Den laterale bevægelse vedtager lineært motormodul, som har fordelene ved hurtig bevægelseshastighed, høj gentagen positioneringsnøjagtighed og stabil ydeevne, sparer den samlede takttid;
6. Lang og kort kant ændring justering vedtager hurtig låsemekanisme, justering hurtigt, enkel, bekvem og pålidelig; Solar Panels Production Lay up (mechanical type)
