Edobo Techs MC4-stikproduktionslinje tilbyder en strømlinet, automatiseret løsning til fremstilling af MC4-stik af høj kvalitet, vigtige komponenter i solcellepanelesystemer. Denne linje håndterer effektivt automatiseret kontaktpin-krympning, boligsamling og inkorporerer visionbaseret kvalitetskontrol for at sikre pålidelig produktion med høj volumen, samtidig med at arbejdsomkostningerne minimeres. Integreret automatiseret test garanterer ydeevne og holdbarhed, tilpasningsdygtig til forskellige forbindelsestyper. Yderligere værdi tilføjes med indstillinger som automatiseret mærkning og emballage, giver producenterne mulighed for at maksimere rentabiliteten, forbedre produktkvaliteten og få en konkurrencefordel på det voksende solmarked. Partner med os for en omfattende produktionsløsning.

Send forespørgsel

Beskrivelse

Tekniske parametre

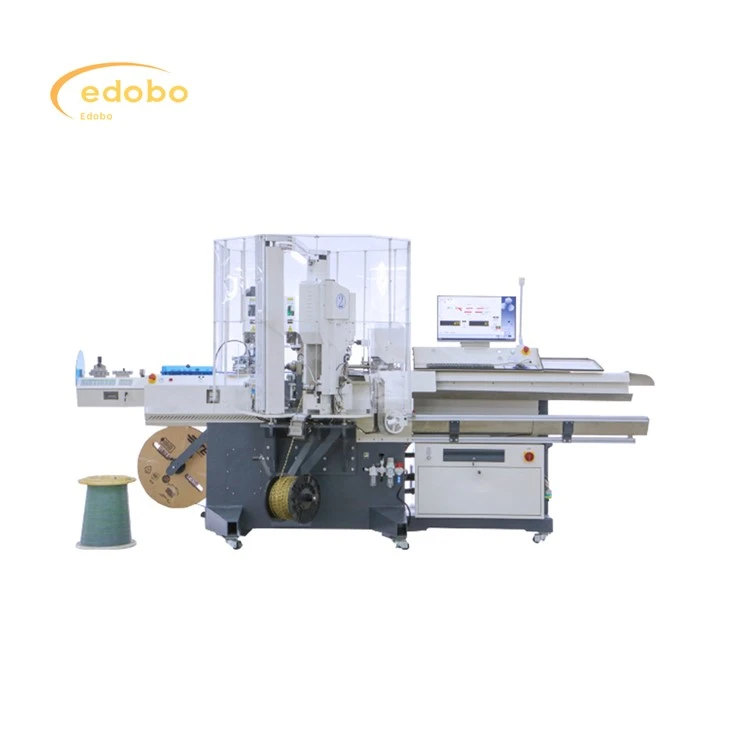

Solar Panels Production Automatic Trimming

Edobo solar cable machine

produc features

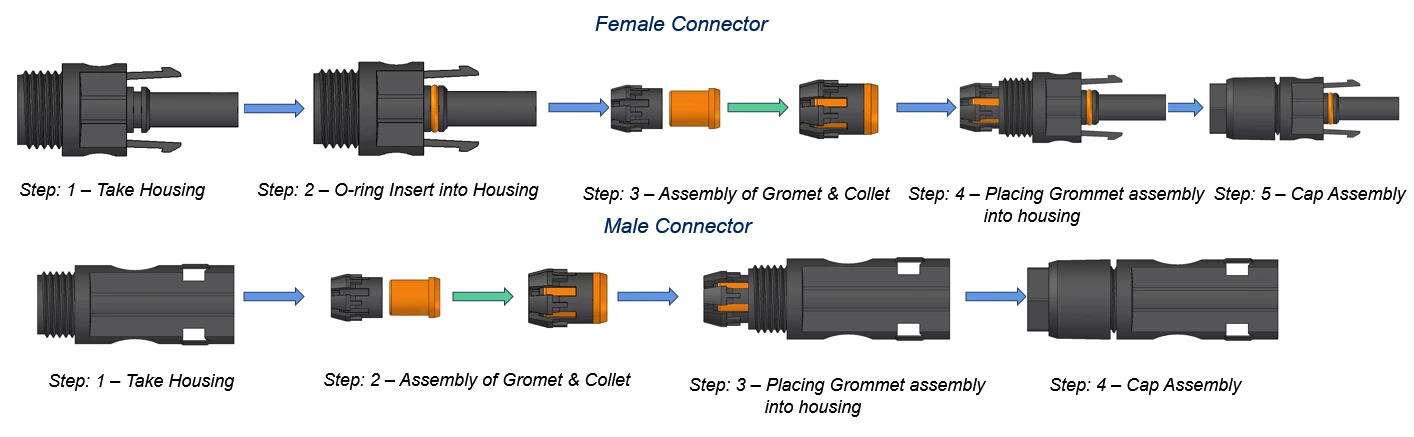

Assembly of positive and negative connectors

Samling af positive og negative stik

Negativ stang (kvindeligt stik):

1. Tag boliger (kvindeligt stik):Begynd med det kvindelige forbindelseshus.

2.O-ringindsats i boliger (kvindeligt stik):Indsæt O-ringen i det kvindelige hus.

3. Assemble af Grommet & Collet (kvindeligt stik):Saml grommet og collet til det kvindelige stik.

4. Placering af grommet samling i boliger (kvindeligt stik):Indsæt den samlede grommet og collet i det kvindelige hus.

5.Cap Assembly (kvindeligt stik):Fastgør hætten til det kvindelige forbindelseshus.

Positiv pol (mandstik):

1. Tag boliger (mandstik):Begynd med det mandlige forbindelseshus.

2.Assemble af Grommet & Collet (Mand Connector):Saml grommet og collet til det mandlige stik.

3. Placering af grommetsamling i boliger (mandstik):Indsæt den samlede grop og collet i det mandlige hus.

4.Cap Assembly (Mand Connector):Fastgør hætten til det mandlige forbindelseshus.

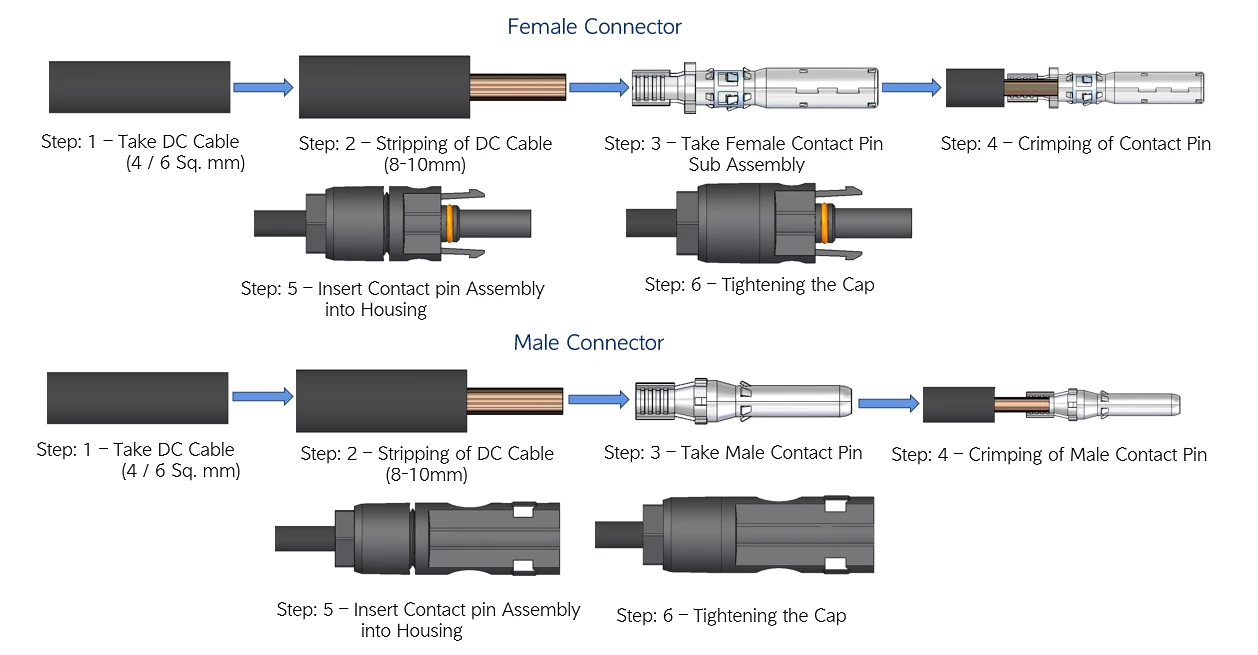

Terminal connection

De terminale krympetrin inkluderer hovedsageligt følgende trin:

2. Tag DC -kabel:Forbered et DC -kabel.

2.Prepare kablet:Fjern en længde af isolering fra DC -kablet (ledning).

3. Vælg kontaktpin:Tag den kvindelige eller mandlige kontaktpin -samling

4.Crimp kontaktstiften:Placer den strippede ledning i kontaktpinen, og brug et krympningsværktøj til sikkert at fastgøre kontaktpinen på ledningen.

5. Indsend til boliger:Indsæt den krympede kontaktpinenhed i stikbolden.

6.Tæt hætten:Fastgør hætten på huset for at afslutte stikket.

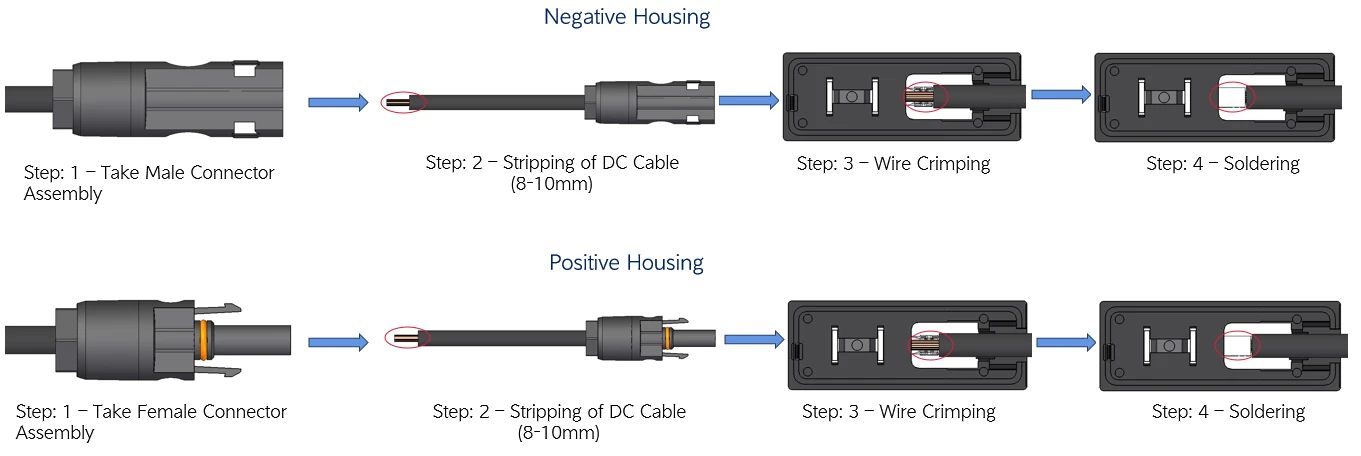

Positive and negative pole connections of junction box

Tråden, der er direkte krympet ind i koblingsboksen:

Tag forbindelsesmontering:Tag den mandlige eller kvindelige stikforsamling.

Strip kablet:Strip 8-10 mm isolering fra DC -kablet.

Trådkrimpning:Krymp den strippede ledning direkte i koblingsboksen. Koblingsboksen har interne terminaler (ofte metalflig eller stik) designet til at modtage og holde ledningen sikkert.

Lodning (fast):Lod forbindelsen. Lodde tilføjer yderligere styrke og hjælper med at forhindre korrosion i forbindelsen.

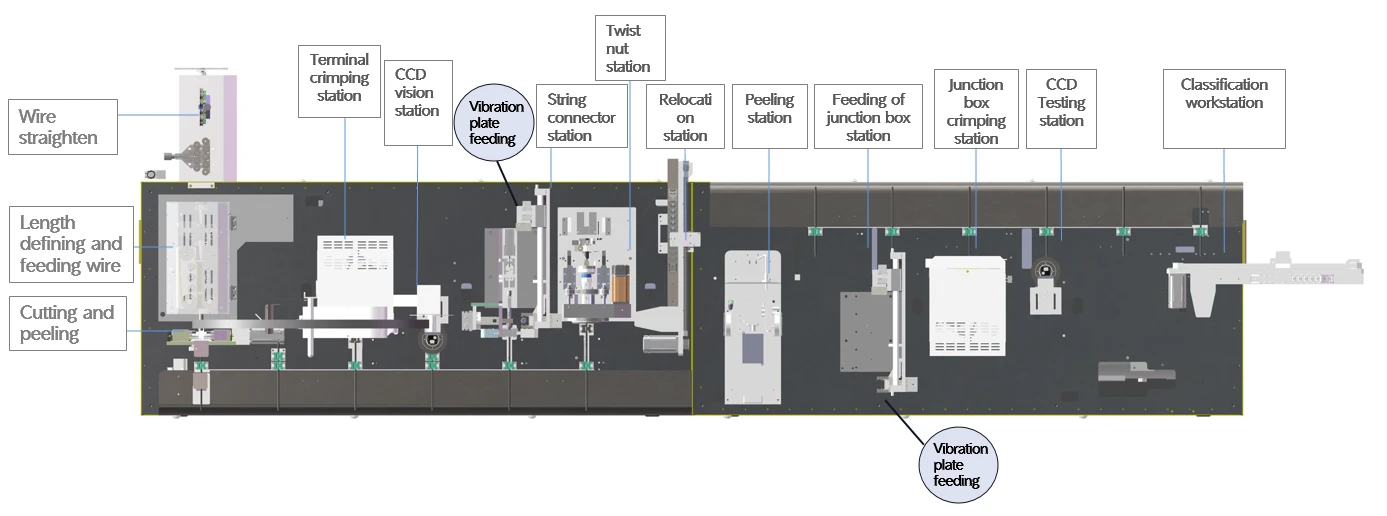

Schematic diagram of production line layout

1. denne produktionslinje bruges hovedsageligt til følgende processer: kabelbelastning, kabelarrangement, kabelfodring og udretning, kabelskæring, kabelkrimpning, visuel inspektion, indsættelse af stik, stikkets skrue osv.

2. De krævede strømkilder er elektricitet og trykluft. Hver arbejdsstation og transportenhed arbejder sammen tæt på at blive en.

3. Det vigtigste materiale, der bruges til fremstilling af hele maskinen, er svejset ramme, og alle dele, der er tilbøjelige til korrosion, får overfladebehandlinger, såsom maleri og elektroplettering for at sikre, at der ikke er nogen korrosion og et godt udseende i garantiperioden eller endda længere.

4. Udstyrets design overvejer fuldt ud ergonomi og fabriksdriftssikkerhed. Udstyret kan automatisk tælle produktionsudgangen.

Solar Panels Production Automatic Trimming

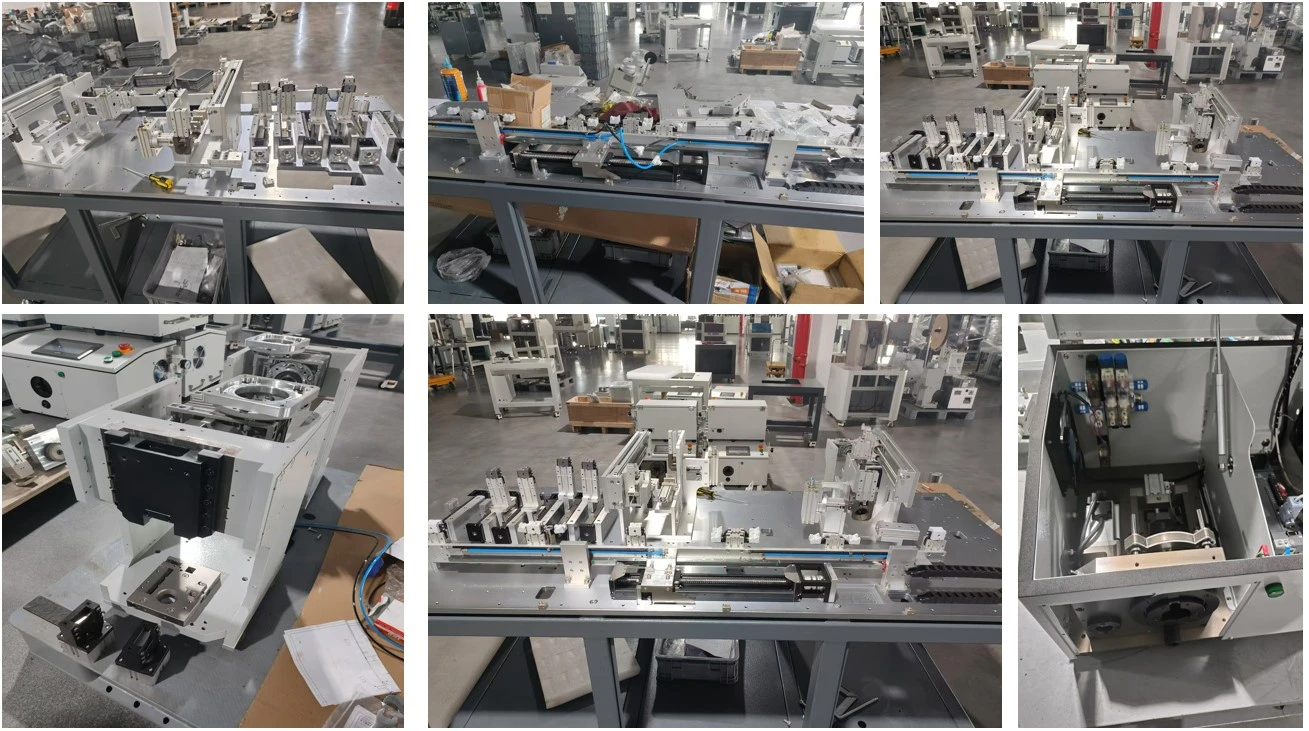

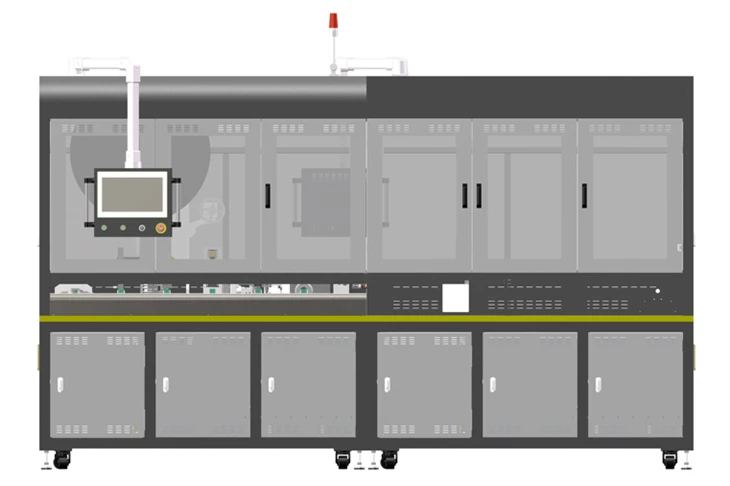

production machine

Solar Panels Production Automatic Trimming

1. Produktionslinjen er velegnet til automatiseret behandling af fotovoltaiske kabler. Produktionslinjen strømmer fra venstre mod højre og kan opnå trådstripping, terminal krympning, CCD -detektion, stik trådning, møtrikvridning, krympekoblingsboks, CCD -detektion

2. Anvendelig tråddiameter: 4mm²

3. linjelængde: 15 0 mm -600 mm, tolerance ± 0,002 * l +1 mm;

4. skrællængdeområde: 1-9 mm;

5. Produktionsrytme: større end eller lig med 4 sekunder;

6. Værtstørrelse: 1200 × 4000 × 2400mm

7. Human Machine -operativsystem: Den berørbare skærmgrænseflade er enkel og klar, hvilket giver mulighed for hurtig kontrol over maskinens drift. Alle parametre kan let indstilles og gemmes, og driftsinstruktionerne vises på en intuitiv og enkel måde gennem billeder. Det leveres med en 4- niveausadgangsbeskyttelsesfunktion (med tilladelser opdelt i operatør, kvalitetskontrol, tekniker og manager), et fejllys og fejlkodekoordination for vedligeholdelse, opnåelse af nem vedligeholdelse og omkostningsreduktion;

8. De fleste arbejdsstationer bruger modne produkter til integration for at sikre produktstabilitet;

9. vedtagelse af servomotorstyringssystem for at sikre produktnøjagtighed;

10. Programmet kan gemme op til 100 filer og kan fås adgang til ved at vælge programnummeret. Databaseserveren indsamler produktionsdata og organiserer kvalitet for produktionslinjen, hvilket gør det praktisk for det øverste system (MES eller ERP) at udtrække data og spore behandlingsdata under produktproduktion gennem netværket;
