Off Grid Inverter System
Beskrivelse
Tekniske parametre
Produkt oversigt:
Produktet er en integreret intelligent inverter med indbygget ladekontrolsystem designet til stor fotovoltaisk strøm. Dens indbyggede controller kan realisere opladningsstyring for en batteripakke ved hjælp af flere solcellepaneler for at forbedre opladningseffektiviteten og batteripakkens levetid. Takket være dens fulde digitale vektorstyringsteknologi baseret på realtidsbehandling af DSP, MCU og DDC, har den perfekte beskyttelsesfunktioner og høj pålidelighed. Dens foretrukne strømforsyningstilstand og batteriforetrukket tilstand kan alle indstilles, hvilket gør det nemt at imødekomme brugernes forskellige applikationsbehov. Den har en LCD. t anvendes i vid udstrækning til store solenergiproduktionsbegivenheder, herunder familier, skoler, offentlig belysning, industri- og minevirksomheder, grænseforsvar, havøer, græsningsområder osv.
Hovedtræk:
Høj pålidelighed
Frekvenssporing, støjfiltrering og lav forvrængning i inverteroutput på grund af dobbeltkonverteringsdesign
Høj tilpasningsevne
En bred vifte af input frekvens, som realiserer stabil drift af brændstof generatorer
Høj optimal ydeevne af batteriet
En intelligent batteristyringsteknologi, som garanterer en længere batterilevetid og reducerer batterivedligeholdelsestiderne En avanceret konstantspændingsopladningsteknologi, som aktiverer batteriet i størst muligt omfang, sparer opladningstiden og garanterer en længere batterilevetid
Samlet og pålidelig beskyttelse
En power-on testfunktion, som kan undgå fejl på grund af inverterens farer. Effektiv IGBT (Insulated Gate Bipolar Transistor) inversionsteknologi God højhastighedskoblingsfunktion, storspændings- og storstrømsdriftskarakteristika og spændingsdrev af IGBT (Femte-generations IGBT har et lavere mætningsspændingsfald og højere driftseffektivitet og pålidelighed.)

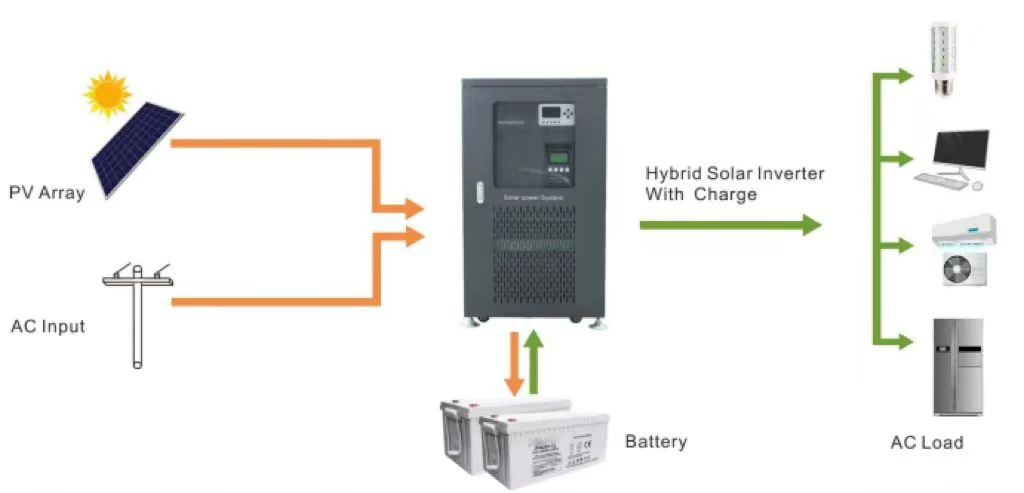

Anvendelsesdiagram:
Tekniske indekser:
|
Model: ED-NKD- |
NKD-8KW |
NKD-10KW |
NKD-15KW |
NKD-20KW |
NKD-30KW |
|
Nominel effekt |
8KW |
10KW |
15KW |
20KW |
30KW |
|
Batteri |
|||||
|
Nominel spænding |
96 VDC/192VDC/220VDC/384VDC |
||||
|
Spænding af overafladningsbeskyttelse |
96VDC/172VDC/194VDC/345VDC |
||||
|
Controller |
|||||
|
Nominel strøm |
100A |
||||
|
Nominel spænding |
192VDC/220VDC/384VDC |
||||
|
Antal afgiftsadgange |
4 |
||||
|
Maksimal strøm for hver adgang |
25A |
||||
|
Solar indgangsspænding |
<165VDC/<330VDC/<378VDC/<660VDC |
||||
|
Spænding af overladningsbeskyttelse |
110VDC/222VDC/255VDC/445VDC (programmerbar |
||||
|
Kontrolnøjagtighed |
±0.1 |
||||
|
Vis nøjagtighed |
±0.1 |
||||
|
Effektivitet |
>90% |
||||
|
Inverter |
|||||
|
indgangsspænding |
88-132VAC/176-264VAC |
||||
|
Indgangsfrekvens |
45-65Hz |
||||
|
Udgangsspænding |
110VAC/220VAC |
||||
|
Udgangsfrekvens |
50/60 Hz |
||||
|
Output bølgeform |
Ren sinusbølge, THD<4%(full load) |
||||
|
Beskyttelsesfunktion |
Udgangskortslutningsbeskyttelse, overspændingsbeskyttelse, underspændingsbeskyttelse, lav batteribeskyttelse osv |
||||
|
Manuel tænd/sluk |
Manuel tænd/sluk foretrækkes |
||||
|
Automatisk tænd/sluk |
Lysdrevet tændt + sluk med fast tid (programmerbar) |
||||
|
Skiftetid |
<10ms |
||||
|
Andet |
|||||
|
Omgivelsestemperatur til drift |
0-40 grad |
||||
|
Relativ luftfugtighed til drift/opbevaring |
20-90%(ingen kondensering,maksimum) |
||||
|
Udvendige mål D×B×H(mm) |
536*560*1015 |
||||
|
Emballagemål: D×B×H(mm) |
675*700*1180 |
||||
